UTB系列超聲波硬度計

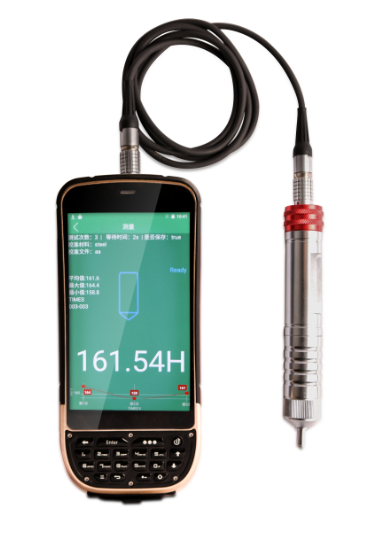

UTB-3智能超聲波硬度計
產品特點
產品功能
產品參數
標準配置
-
1.主機采用安卓5.1系統，支持4G全網通?？蛇B接WI-FI,BLE,外接SD卡。具備電話、短信、微信、各種APP功能;
2.一體成型的金屬框架，合金材質，提供從里到外的保護;
3. 5.0”IPS LCD觸摸電容屏，陽光下清晰可見；
4.測量精度高——可達±3%HV,±3%HB,±1.5HR(使用測試支架），符合JB/T9377，JJF1436測試誤差要求；
5.測試壓痕小——比里氏硬度計更小，需要用高倍顯微鏡才可看到
6.測量速度快——2S內輸出測試結果
7.易于實現在線測量——與里氏硬度比較
8.校準操作簡單易學——只需校準一點，即可生成校準文件。校準文件數量無限制
9.海量數據存儲——數據中包括GPS位置信息、時間信息
10.數據傳輸方式齊全——可外接藍牙打印機，可上傳數據至計算機和云服務平臺
11.可360°測量，無需修正
-
UTB-3智能超聲波硬度計應用范圍
法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽，錐度部分的硬度測量
軸和薄壁管道、容器的硬度測量
車輪、渦輪轉子的硬度測量
鉆頭的刀口硬度測量
焊接部位的硬度測量
測量一定孔徑深度深孔，弧度較大的凹痕凸痕，不規則平面
覆蓋工業生產的絕大部分黑色金屬，有色金屬及其合金的硬度測量。
測試范圍：HV50-1599，HRC20-76，HB76-618，HRB41-100，HRA61-85.6，Mpa255-2180
測試方向：支持360°，壓頭與測試面90°±5°
硬度制式：HV,換算其他硬度可使用硬度換算 APP
電池：2600mAh/7.4V
可外接藍牙打印機，數據可上傳計算機和云端平臺
存儲數量取決于SD卡容量，
可選配測試支架，測試更穩定
超聲硬度計主機規格175mm*76mm*28mm
探頭規格Ø22×150mm
超聲硬度計主機與探頭總重：750g
測頭參數
測試方向：支持360°，壓頭與測試面90°±5°
硬度制式：HV,換算其他硬度可使用硬度換算 APP
電池：2600mAh/7.4V
可外接藍牙打印機，數據可上傳計算機和云端平臺
存儲數量取決于SD卡容量，
可選配測試支架，測試更穩定
超聲硬度計主機規格175mm*76mm*28mm
探頭規格Ø22×150mm
超聲硬度計主機與探頭總重：750g
測頭參數
| 測頭類型 | 1kg手動探頭 | 2kg手動探頭 | 5kg手動探頭 | 10kg手動探頭 |
| 配置 | 選配 | 標配 | 選配 | 選配 |
| 真實試驗力 | 10N | 20N | 50N | 98N |
| 直徑 | 22mm | 22mm | 22mm | 22mm |
| 長度 | 150mm | 150mm | 150mm | 150mm |
| 諧振棒直徑 | 2.4mm | 2.4mm | 2.4mm | 2.4mm |
| 測量面最大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| 工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 工件最小厚度 | 2mm | 2mm | 2mm | 2mm |
| 測頭應用場合 | 離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 | 離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 | 測量凹槽、齒側及齒根 | 小型鍛件、鑄造材料、焊縫檢查、熱影響區，對粗糙度要求低 |
| 序號 | 名 稱 | 數 量 | 單 位 |
| 1 | UTB-3型儀器主機 | 1 | 臺 |
| 2 | 標準測頭 | 1 | 個 |
| 3 | 充電適配器 | 1 | 個 |
| 4 | 測頭線 | 1 | 條 |
| 5 | 標準試塊 | 1 | 塊 |
| 6 | 說明書 | 1 | 份 |
| 7 | 保修卡 | 1 | 份 |
| 8 | 合格證 | 1 | 份 |
| 9 | 防震防潮儀器箱 | 1 | 個 |
