TDX系列磁粉探傷儀
TDX-III磁粉探傷儀
產品特點
產品功能
產品參數
標準配置
-
該機型磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單、方便、適應性強、工作穩定。它除具有便攜式機種的一切優點外，還具有移動機種的某些長處，擴展了用途，簡化了操作，還具有退磁功能，交流輸入：220V 50Hz 5A；輸出：AC 36V 10A/DC 10V 30A（雙接口輸出）；交流磁化。適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械、建筑、橋梁等行業。

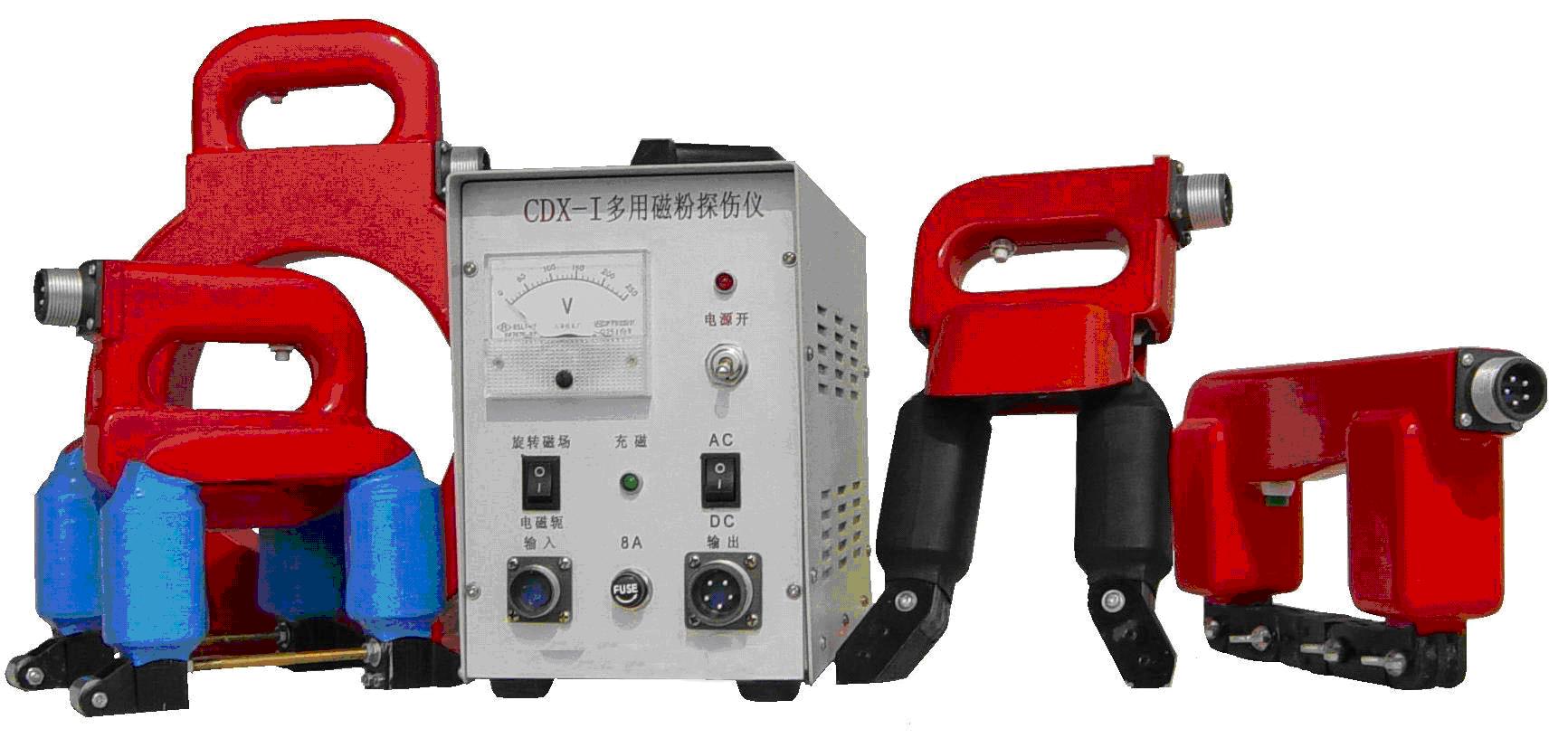

該儀器備有四種探頭：（隨機只配其中一種）
1、旋轉探頭：（E型）能對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位顯示缺陷和傷痕。
2、電磁軛探頭：（D型）它配有活關節，可以對曲面、平面工件進行探傷。
3、馬蹄探頭：（A型） 它可以對各種角焊縫，大型工件的內外角進行局部探傷。
4、磁環：（O型）它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕 （疲勞裂痕均垂直于軸向）方便，用它還可以對工件進行遠離法退磁。
總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其適用于不允許通電起弧破表面零件的探傷。
-
該機型磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單、方便、適應性強、工作穩定。它除具有便攜式機種的一切優點外，還具有移動機種的某些長處，擴展了用途，簡化了操作，還具有退磁功能，交流輸入：220V 50Hz 5A；輸出：AC 36V 10A/DC 10V 30A（雙接口輸出）；交流磁化。適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械、建筑、橋梁等行業。
該儀器備有四種探頭：（隨機只配其中一種）
1、旋轉探頭：（E型）能對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位顯示缺陷和傷痕。
2、電磁軛探頭：（D型）它配有活關節，可以對曲面、平面工件進行探傷。
3、馬蹄探頭：（A型） 它可以對各種角焊縫，大型工件的內外角進行局部探傷。
4、磁環：（O型）它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕 （疲勞裂痕均垂直于軸向）方便，用它還可以對工件進行遠離法退磁。
總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其適用于不允許通電起弧破表面零件的探傷。
-
1、提升力：
⑴旋轉探頭：12kg
⑵磁軛探頭：大于5kg（AC）（帶活關節）
⑶馬蹄探頭： 大于5kg
⑷磁 環： 1800AT
2、探頭極距：
⑴旋轉探頭：100×100mm
⑵磁軛探頭：0—250mm可調
⑶馬蹄探頭：0—160mm可調
⑷磁 環：Φ150 mm范圍
3、探頭工作電壓：AC36V×2
4、探頭工作電流：約8—12A
5、電源工作電壓：AC220V±10% 50HZ
6、靈敏度：可清晰完整地顯示（15/100）A型標準片上刻槽。
7、外型尺寸：260×140×170mm。
8、重量：主機重7kg，旋轉磁場探頭重3.5 kg，磁軛探頭重2.5kg，馬蹄探頭重2kg，磁環重3kg。
-
1、主機 1 臺
2、探頭 1只
3、電源線 1 根
4、輸出線 1 根
5、保險絲管 8A 1只
6、照明燈泡 5W/12V 1 只
7、說明書 1份
8、合格證 1 份
